Constructietekeningen

BACK

Tekstgrootte

Regel	Voorbeeld
Alle tekeningen schaal 1:100 tekstgrootte 1.8 mm
Alle tekeningen schaal 1:50/1:20 tekstgrootte 2.5 mm
Uitvoeringstekeningen. Zaken die niet definitief zijn op HOLD zetten

Naamgeving onderdelen op tekening

Algemeen naamgeving

Onderdeel	Aanduiding	Voorbeeld	Tekening
Afkortingen wanden
Staal		HEA100 IPE100 UNP100 UPE80 K100/5 K120/80/5 B219/5(buis) S50x5(strip) R25(rond)	HEA 100, HE100A, hea100, hea 100(allemaal fout)
Zeeg		IPE500(zeeg 25 mm) (in suffix)
Betonkolom	rechthoekig rond	BK 400x400 BK Ø400
Betonbalk TPG		BB 400x600
Funderingsbalk		400x600
Betonbalk prefab Funderingsbalk prefab		PB 400x600
Houten kolom		HK 200x200
Houten balk		HB 71x196
Gelamineerde balk		GL 125x400
Breedplaatvloer		BPV 240
Kanaalplaatvloer		KPV 200
Kanaalplaatvloer met druklaag		KPV 200 + druklaag 50 dus niet: Kanaalplaatvloer 260 Kanaalplaat 200, 50 mm druklaag
Ribcasettevloer		Ribcasettevloer
PS-combinatievloer		PS-combinatievloer
In het werk gestorte betonvloer		TPG 200
Geïsoleerde kanaalplaatvloer		Geïs KPV 200 Rc 3.5
Kalkzandsteen		KZST 100
Metselwerk		MW 100
Betonwand		BW 200
HSB-wand		HSB-WAND 1 HSB-WAND 2
Prefab Betonwand		PBW 200
Opstort		Opstort 200x200
Poer		Poer 200x200
Houten balklaag		HB 71x271 hoh 610 SLS 38x235 hoh 610 dus niet 71X171 71 X 171 h.o.h.
Koudgevormde stalen balklaag
Verticaal windverband in plattegrond		WVB S70/7
Materiaal+dikte	Materiaal + 'D' + dikte + 'mm'	Multiplex D 18 mm Gipsvezelplaat D 18 mm	dus niet multiplex 18 mm mplex 18mm multiplex D 18mm

Naamgeving views in Revit

Onderdeel	Regel	Voorbeeld
Families	Volgens RevitGG
Views Constructie	1e letter van een woord hoofdletter	Constructie Kelder Constructie Begane Grond Constructie 1e Verdieping Constructie Dak Palenplan Constructie Begane Grond Bestaand Constructie Begane Grond Nieuw
Views Constructiedetail	Verdieping daarna volgnummer Algemene details X	-101 001,002 101,102 201,202 X01
Bouwkundige Details	V(verticaal) H(horizontaal) daarna volgnummer niet gerelateerd aan een verdieping)	V01 V02 H01 H02

Constructiedetails

Regel	Regel	Voorbeeld
Afbreeklijn	Afbreeklijn staat op 700 mm vanaf hart detail.
Maatvoering
Schaal	1:20. Bij staaldetails indien noodzakelijk 1:10
Peilmaten
Niet dragend metselwerk	halftone alleen zichtbaar in doorsnede als filled region
Wandtags
Kolomtags
Algemeen	Bij voorkeur tag gebruiken i.p.v. text
Leader	Als niet nodig geen leader gebruiken
Aanwijzen pijl
Hart met bol
Tag naast wand/vloer/dak niet erin		Zo wel Zo niet

Palenplan

Aandachtspunten binnen Revit

• Paalfamily plaatsen op peil=0 of begane grond.
• By workplane, nooit 'by face'.
• Palen niet 'spiegelen' of 'roteren' omdat dan het paalsymbool niet meer klopt.

Onderdeel	Regel	Voorbeeld
Palen nummeren	Nummeren vanaf linksboven naar rechtsonder.
Sonderingen	Aangeven op palenplan
Puntniveau
Scheiding tussen puntniveaus	Middels detailline '16_puntniveau'
Plaatsing palen

Constructieplattegronden

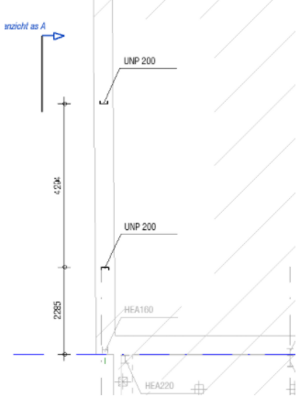

Constructieplattegrond

Onderdeel	Regel	Voorbeeld
Funderingsbalken	Tag balken boven of links
Niet dragend metselwerk	Niet zichtbaar op de plattegronden
Kolommen	Tag altijd rechtsboven tenzij er geen ruimte is
Prefab vloer	Liggers onder vloer niet gestippeld
Ter plaatse gestorte betonvloer	Betonliggers onder vloer gestippeld stalen liggers onder vloer niet gestippeld
Stalen liggers hartlijn	1:100 en 1:50
Stalen liggers stippellijn lijf	1:20
Arcering bestaande situatie	Randen van arcering 'invisible lines'
Verticaal windverband	Stippellijn 0.35 met tekst WVB S70/7

Constructierenvooi

• Nummering van laag naar hoog.
• Niet hernummeren.
