Constructietekeningen

Tekstgrootte

Regel	Voorbeeld
Alle tekeningen schaal 1:100 tekstgrootte 1.8 mm
Alle tekeningen schaal 1:50/1:20 tekstgrootte 2.5 mm
Uitvoeringstekeningen. Zaken die niet definitief zijn op HOLD zetten

Algemeen naamgeving

Onderdeel	Aanduiding	Voorbeeld	Tekening
Afkortingen wanden
Staal		HEA100 IPE100 UNP100 UPE80 K100/5 K120/80/5 B219/5 S50x5 Ø25	HEA 100, HE100A, hea100, hea 100(allemaal fout)
Zeeg		IPE500(zeeg 25 mm) (in suffix)
Betonkolom	rechthoekig rond	BK 400x400 BK Ø400

Betonbalk TPG		BB 400x600
Funderingsbalk		400x600
Betonbalk prefab Funderingsbalk prefab		PB 400x600
Houten kolom		HK 200x200
Houten balk		HB 71x196
Gelamineerde balk		GL 125x400
Breedplaatvloer		BPV 240
Kanaalplaatvloer		KPV 200
Kanaalplaatvloer met druklaag		KPV 200 + druklaag 50 dus niet: Kanaalplaatvloer 260 Kanaalplaat 200, 50 mm druklaag
Ribcasettevloer		Ribcasettevloer
PS-combinatievloer		PS-combinatievloer
In het werk gestorte betonvloer		TPG 200
Geïsoleerde kanaalplaatvloer		Geïs KPV 200 Rc 3.5
Kalkzandsteen		KZST 100
Metselwerk		MW 100
Betonwand		BW 200
HSB-wand		HSB-WAND 1 HSB-WAND 2
Prefab Betonwand		PBW 200
Opstort		Opstort 200x200
Poer		Poer 200x200
Houten balklaag		HB 71x271 hoh 610 SLS 38x235 hoh 610 dus niet 71X171 71 X 171 h.o.h.
Koudgevormde stalen balklaag
Verticaal windverband in plattegrond		WVB S70/7
Materiaal+dikte	Materiaal + 'D' + dikte + 'mm'	Multiplex D 18 mm Gipsvezelplaat D 18 mm	dus niet multiplex 18 mm mplex 18mm multiplex D 18mm

Onderdeel	Regel	Voorbeeld
Families	Volgens RevitGG
Views Constructie	1e letter van een woord hoofdletter	Constructie Kelder Constructie Begane Grond Constructie 1e Verdieping Constructie Dak Palenplan Constructie Begane Grond Bestaand Constructie Begane Grond Nieuw
Views Constructiedetail	Verdieping daarna volgnummer Algemene details X	-101 001,002 101,102 201,202 X01
Bouwkundige Details	V(verticaal) H(horizontaal) daarna volgnummer niet gerelateerd aan een verdieping)	V01 V02 H01 H02

Onderdeel	Regel	Voorbeeld
Constructie	Alleen constructieve onderdelen worden getekend die dragend en/of belastend zijn. Er kunnen wel altijd uitzonderingen zijn.	Wat wel? Palen Wapening Constructievloer Fundering Isolatie i.g.v. systeemvloer Wat niet? Afwerkvloeren Isolatie Lichte scheidingswanden Trappen
Constructie	Je kijkt door de vloer heen naar wat er onder de vloer zit.
Constructie	Snijvlak ligt op ca 50 mm boven de vloer.

Onderdeel	Regel	Voorbeeld

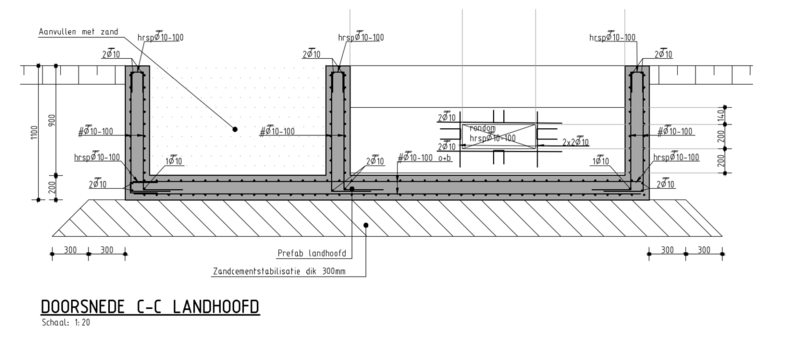

Voorbeeld 1

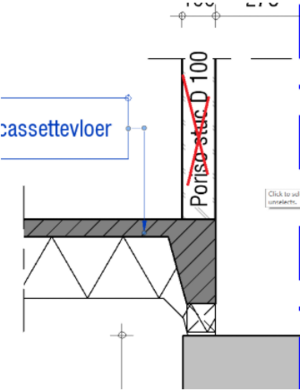

Afbreeklijn	Afbreeklijn staat op 700 mm vanaf hart detail.
Maatvoering

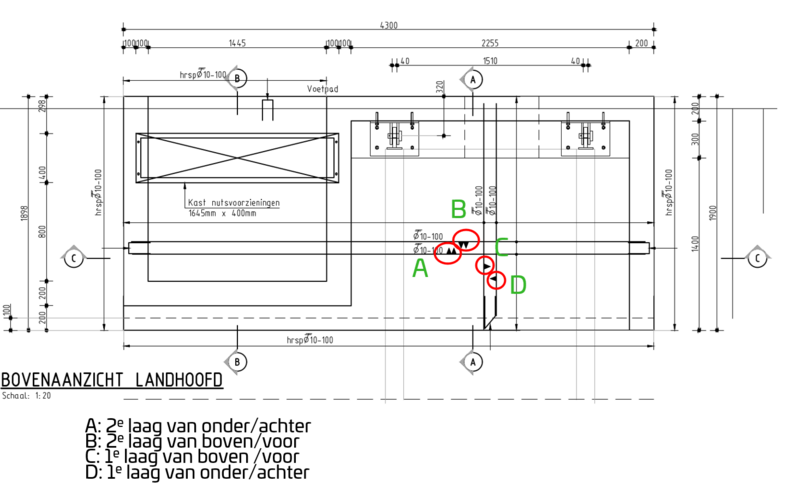

Schaal	1:20. Bij staaldetails indien noodzakelijk 1:10
Peilmaten	Geen levels gebruiken in Revit.
Niet dragend metselwerk	Halftone alleen zichtbaar in doorsnede als filled region
Wandtags
Kolomtags

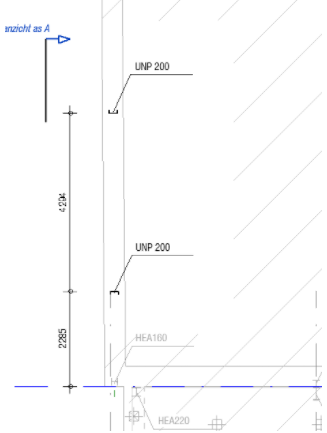

Algemeen	Bij voorkeur tag gebruiken i.p.v. text
Leader	Als niet nodig geen leader gebruiken
Aanwijzen pijl
Hart met bol
Tag naast wand/vloer/dak niet erin		Zo wel Zo niet

Aandachtspunten binnen Revit

Onderdeel	Regel	Voorbeeld
Palen nummeren	Nummeren vanaf linksboven naar rechtsonder.
Sonderingen	Aangeven op palenplan
Puntniveau	m tov NAP of m tov REF
Scheiding tussen puntniveaus	Middels detailline '16_puntniveau'
Plaatsing palen
Afhakhoogte aangeven bij	Prefab palen Houten palen+betonopzetter
Peil t.o.v. NAP	Aangeven op palenplan
Maatvoering	I.g.v. handmatig uitzetten deze op het palenplan volledig maatvoeren t.o.v. een nulpunt.

Wat moet er op een palenplan staan?

Onderdeel	Regel	Voorbeeld

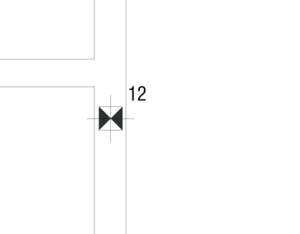

Paalnummer	Elke paal heeft een nummer. Begint bij 1, zonder onderbreking in de serie. Nadat uitvoeringstekeningen definitief zijn mag nummering niet meer gewijzigd worden.
Sonderingen	De sonderingen en boringen die uitgevoerd zijn dienen op een palenplan te staan.
Sondering	Middelzwaar/lichte sondering met plaatselijke kleefmeting die ook uitgevoerd is.

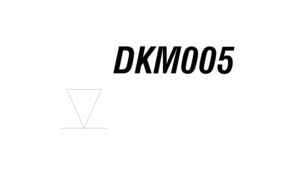

Sondering	Middelzwaar/lichte sondering met plaatselijke kleefmeting die NIET uitgevoerd is.

Onderdeel	Regel	Voorbeeld
Funderingsbalken	Tag balken boven of links
Niet dragend metselwerk	Niet zichtbaar op de plattegronden.
Kolommen	Tag altijd rechtsboven tenzij er geen ruimte is

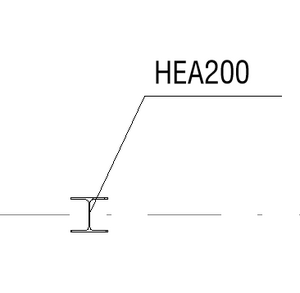

	HEA200 boven de vloer

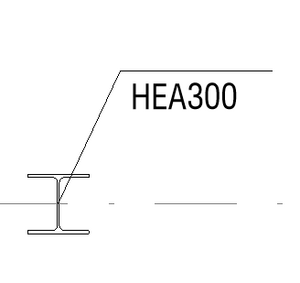

	HEA300 onder de vloer

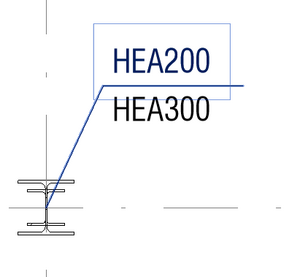

	HEA200 boven vloer HEA300 onder vloer
Betonwanden onder en boven de vloer

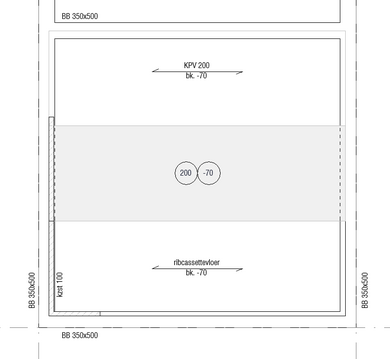

Systeemvloer	Liggers onder vloer niet gestippeld. Dat geld dus voor o.a.: Ribcasettevloer Kanaalplaatvloer
Ter plaatse gestorte betonvloer Breedplaatvloer	Betonliggers onder vloer gestippeld Stalen liggers onder vloer niet gestippeld

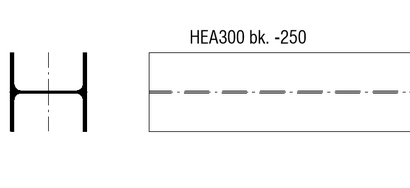

Stalen liggers hartlijn	1:100 en 1:50
Stalen liggers stippellijn lijf	1:20
Arcering bestaande situatie	Randen van arcering 'invisible lines'
Verticaal windverband	Stippellijn 0.35 met tekst WVB S70/7
